מכפילי מומנט ומפתחות כוח בדינמיקס
|
|
|
|
|
כלים ואביזרים ליישומי פירוק והרכבה במומנטים גבוהים:
מפתחות נטענים - מפתחות חשמליים - מפתחות הידראוליים - מפתחות פנאומטיים - מכפילי מומנט ידניים
בוקסות למומנטים גבוהים - מקשרים לגישה מוגבלת- זרועות לתליית כלים
|
|
|
|
| | חברת ALKITRONIC - איכות - עמידות - חדשנות
חברת ALKITRONIC מגרמניה הינה יצרנית כלי הרכבה למומנטים גבוהים שהוקמה בשנת 1980 וממוקמת באינגולשטאט בגרמניה. מקים החברה, מר אלברט קיפרסברג פיתח והשיק קו מוצרים ייחודי שזכה לאחר מכן לחיקויים בכל העולם. החברה הייתה הראשונה שהציעה כלים מבוקרי מומנט עם מנגנון עצירה במומנט הנדרש בשילוב עם הנעה חשמלית, לעומת הכלים ההידראוליים שעבדו באותו זמן ולקו בחוסר דיוק. הכלים מיועדים ליישומים במומנטים גבוהים וכוללים יכולת בקרה ותכנות מומנט, יכולת שהפכה לתקן בתעשייה העולמית.
מאז הרחיבה החברה את קו מוצריה ורשמה פטנטים רבים בתחום ההרכבה הכבדה כשנושאים כגון דיוק, עמידות וארגונומיה הופכים לתכונות בסיסיות בכל המוצרים.
בין שאר הפטנטים ונקודות הציון ניתן למנות:
1988: רישום פטנט למכפילי מומנט חזקים עם בקרת מומנט בשילוב מנוע חשמלי
1991: רישום פטנט התקנת מערכות תיעוד (MDS) למערכות הידוק
2000: זכייה בפרס החדשנות "TOP 100 גרמניה" (מכון Fraunhofer מינכן)
2001: רישום פטנט לפיתוח מפתחות מומנט חשמליים עם מנוע מסונכרן
2007: רישום פטנט למשאבה הידראולית חשמלית מדויקת ליישומי הרכבה
2010: רישום פטנט והשקת המשאבה ההידראולית המהירה בעולם בעולם
2014: רישום פטנט והשקת מכפיל מומנט עוצמתי עם סוללה נטענת בעוצמה מבוקרת
2016: פיתוח האפליקציה האלקטרונית לתיעוד ומעקב ליישומי הברגה
2018: פיתוח משאבת Velox ההידראולית והייחודית בממדיה הקומפקטיים ובעוצמתה הגבוהה
כיום מוכרת החברה כאחד היצרנים המובילים באירופה וקו מוצריה מותאם ליישומים תובעניים בתנאים קשים.
החברה מספקת תמיכה מהירה ומשלוח חלקים תוך 24 לכל מוצריה לכל רחבי העולם.
|
|
|
|
| | ידיות מומנט ומכפילי מומנט ידניים ALKITRONIC |
|
|
|
| | סרטון שמציג את מכפיל המומנט הידני ALKITRONIC
|
|
| |
|
|
|
|
|

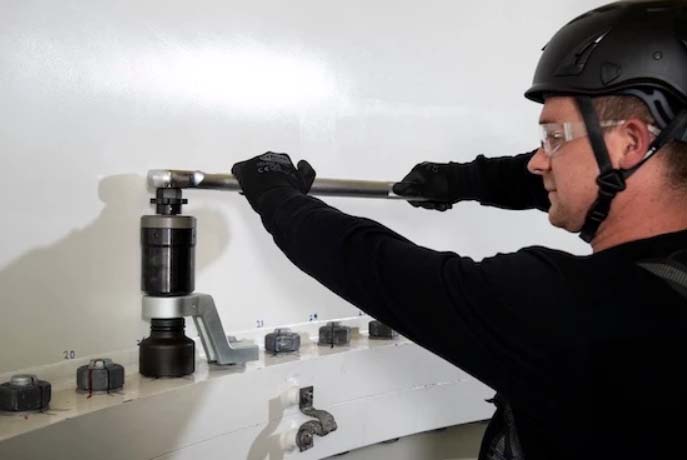

| מכפילי מומנט ידניים Alkitronic מחליפים מפתחות אימפקט שפעולתם אגרסיבית, כמו גם הארכות מצינורות למפתחות, שמסכנים את העובדים ואת בטיחותם ופוגעים במוצרים ובברגים. הם מספקים מענה להידוק ופתיחת ברגים בלתי תלויים במקור אנרגיה, מדויקים ואמינים ביותר, עם טווח מומנטים מ- NM 200 ועד NM 50.000.
במכפילי מומנט ידניים אין צורך באספקת חשמל או אוויר כדי להגיע למומנט מדויק בעוצמה גבוהה. הם יעילים במיוחד למטרות תחזוקה, ומומלצים ליישום באזורים עם סיכונים להתפוצצות.
תיבות ההילוכים המכניות של Alkitronic בנויות ברמת דיוק גבוהה במיוחד והן אידיאליות ליישומים ללא מקור כוח, הן כלי יעיל לשחרור והידוק ברגים ומתאימים ליישום בכל מקום ובכל זמן. תיבות ההילוכים המכניות של Alkitronic קלות לטיפול ומיועדות לעמוד בדרישות תעשייתיות מחמירות. בין היתרונות שניתן למנות:
באופן כללי, לא ניתן להשוות את כלי המומנט הידניים של Alkitronic למפתחות מומנט ידניים קונבנציונאליים או "מפתחות מומנט". כלי המומנט הידניים של Alkitronic מיוצרים לעמוד בעומסים גבוהים משמעותית והינם מושלמים מבחינה טכנית, כלומר: דיוק החלקים מונע רווח בעת ביצוע העבודה, וכתוצאה מכך רמת העמידות עולה כמו גם דיוק הפעולה - מיד תרגישו בהבדל.
רמת הבטיחות בעבודה גבוהה גבוהה ביותר - חשוב ביותר כשמיישמים מומנטים גבוהים מאוד.
נדרשת השקעת אנרגיה נמוכה למומנטים גבוהים עם העברה מדויקת למומנט הנדרש.
רמת דיוק גבוהה ותכנון למניעת החלקה מאפשר הפעלה יעילה עם תנועות קצרות מאוד וזמן הרכבה קצר.
גיר ותמסורת חזקים ביותר שמיוצרים בתהליך ללא שבבים בדיוק גבוה, מספקים את דרישות הפעולה הגבוהות ביותר.
פין הגזירה המשולב במנגנון מגן מפני עומס יתר ומונע נזק לחלקי המנגנון
מצורף קישור לאתר היצרן: Manual Torque Multipliers ALKITRONIC
|
|
|
|

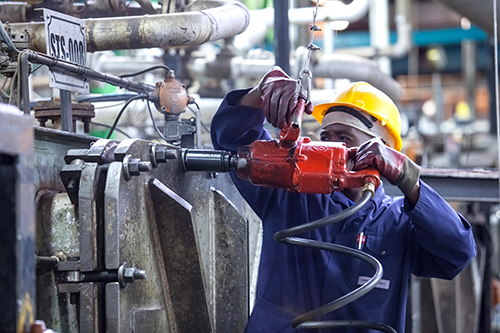

| | מפתחות אימפקט פנאומטיים תוצרת AIRPRO טאיוון - CLECO ארה"ב - FIAM איטליה |
|
|
|
| | סרטון המציג מפתח אימפקט פנאומטי הינע "1 חזק עם עגלה ארגונומית להקלה על העובד
|
|
| |
|
|
|
|
|
| מפתחות אימפקט פנאומטיים הינם פתרון שעלותו נמוכה יחסית לפתרונות אחרים ויכסה ביצוע יישומים בתחום מומנט של 50 NM עד 5500 NM. הכלים הפנאומטיים מחייבים תשתית אוויר דחוס כדיי לפעול וככל שעוצמת ההידוק גדלה נדרשת אספקת אוויר גדולה יותר לביצוע היישום. מפתחות אימפקט פנאומטים הם פתרון שכיח ונפוץ ביותר, למעשה זהו הפתרון הנפוץ ביותר בעיקר ברמות מומנט עד 3000 NM. מחירם האטרקטיבי של כלים אלו ועמידותם הגבוהה הפכו אותם למוצר נפוץ ביותר. יש לקחת בחשבון שכלים אלו יוצרים רמת רעש גבוהה ולהיערך עם ציוד מגן מתאים לעובדים. בכלים הגדולים בהינע "1 ומעלה יש לשקול יישום מתלה מאזן שייקל על העובד לשאת את משקל הכלים. מפתחות האימפקט מסופקים במספר תצורות: ישר, אקדח, זווית . כדיי לעבוד עם כלים אלו יש לרכוש בוקסות מתאימות "שחורות" שמתאימות לכליי אויר, בוקסות רגילות לא יעמדו בפעולת ההקשה.
מצורף קישור לאתר חברת אירפרו מטאיוון: IMPACT WRENCH AIR PRO |
|
|
|
| בוקסות ומפתחות תומכים לפעולת מכפיל מומנט ALKITRONIC
|
|
|
|

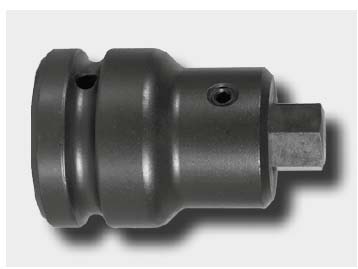

| | בוקסות מחוזקות למכפילי מומנט ALKITRONIC
כדיי לעבוד עם מכפילי מומנט נדרשים אבזרים מתאימים שמסוגלים לעמוד בעומס הגבוה. בוקסות רגילות שמיועדות לידיות רצ"ט סטנדרטיות אינן מיועדות להתמודד עם מומנטים גבוהים כל כך ומהווים סכנה בטיחותית לעובד, אם ינסה לעבודת איתן במכפילי מומנט חזקים. הבוקסות המיוצרות בחברת ALKITRONIC מיוצרות מפלדות כלים קשיחות ועוברות תהליכים טרמיים מתקדמים כדיי לעמוד בעומסים הגבוהים.
קו הבוקסות כולל בוקסות בהינע במידות הבאות: "3/4, "1, "1-1/2, "2-1/2.
מפתחות תומכים לפעולת מכפיל מומנט
מפתחות תומכים מיועדים לספק "קונטרה" לפעולת מכפיל מומנט ולהבטיח הידוק או פתיחה בעוצמה הנדרשת ובבטיחות מרבית. מאחר והמומנטים המיושמים גבוהים מאוד יש חשיבות לתמיכה מתאימה לבורג או לאום, אלתורים או פתרונות מקומיים יכולים להסתיים בשבר כלי ופציעת עובד.
|

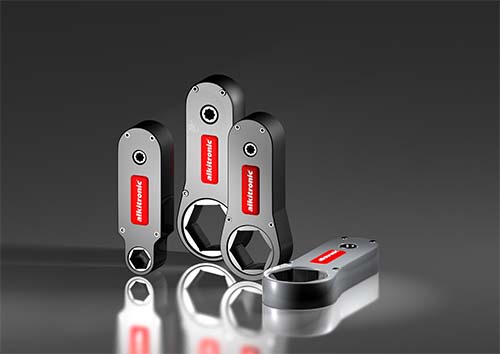

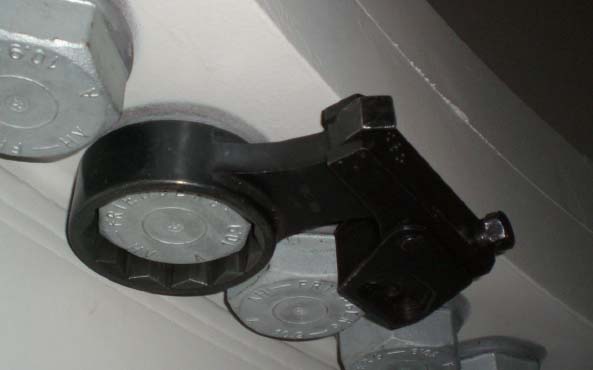

מכפילי מומנט MISSING LINK ליישום במיקומים מוגבלי גישה
|
|
|
|

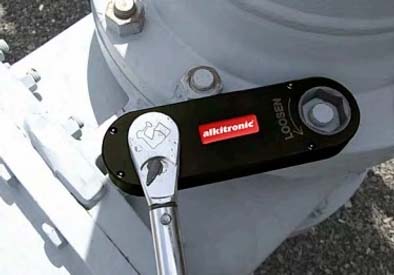

| | מכפילי המומנט הייחודיים והחדשניים מסדרת MISSING LINK, תוצאה של שיתוף פעולה בין חברת ALKITRONIC וחברת NORWOLF מספקים מענה ייחודי וחדשני לביצוע יישומים באיזורים מוגבלי גישה. מכפילים אלו מאפשרים פעולה במגבלות גובה וגישה ובמקביל מסייעים בהשגת המומנט הנדרש במאמץ מינימאלי. המכפילים כוללים 2 סדרות, סדרה SW למפתחות מומנט ידניים וסדרה XCE למכפילי מומנט פנאומטיים וחשמליים ALKITRONIC.
סדרה SW מספקת מענה למשושה 22 מ"מ עד משושה 80 מ"מ, עם הינע "1/2 + "3/4. הסדרה כוללת 3 דגמים של מכפילי מומנט בטווחי מומנט של:
3450NM בהינע "3/4 עם יחס העברה של 1:3 ומרחק בין מרכז למרכז של 151 מ"מ, משושה 22 מ"מ עד 60 מ"מ
3260 NM בהינע "3/4 עם יחס העברה של 1:4 ומרחק בין מרכז למרכז של 212 מ"מ, משושה 22 "ממ עד 80 מ"מ
4890 NM בהינע "3/4 עם יחס העברה של 1:6 ומרחק בין מרכז למרכז של 355 מ"מ, משושה 32 מ"מ עד 70 מ"מ
סדרה XCE מספקת מענה למשושה 24 מ"מ עד משושה 120 מ"מ. הסדרה כוללת 4 דגמים של מכפילי מומנט שמותאמים למפתחות ALKITRONIC
|

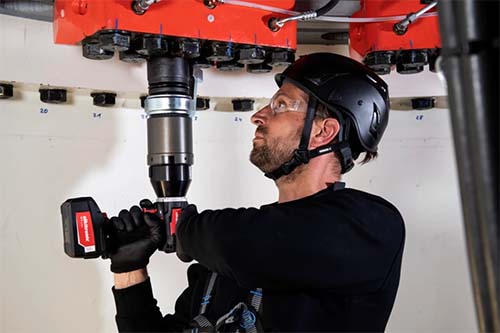

מכפילי מומנט חשמליים נטענים ALKITRONIC
|
|
|
|
| | סרטון שמציג את הפשטות והקלות ביישום מכפילי מומנט נטענים ALKITRONIC
|
|
| |
|
|
|
|
|
| אם ברצונכם להדק ברגים בעוצמה גבוהה במומנט מדויק בלי להיות כבולים למקור אנרגיה כגון חשמל או אוויר דחוס, הנכם מוזמנים לבצע זאת בעזרת הטכנולוגיה המתקדמת ביותר מבית ALKITRONIC. השתמש במכפיל המומנט החדשני המופעל באמצעות סוללות, ה-EA alkitronic. כך תוכלו לעבוד בגמישות בכל מקום בו אתם נמצאים וכשלרשותכם דגמים שונים בטווח מומנט של NM 90 ל-6,000 NM. מפתחות מומנט עם סוללות EA alkitronic הם הפתרון האולטימטיבי לניידות ונוחות בעבודות הברגה תעשייתיות במומנט גבוה. במהלך הפיתוח, עוצבו מכפילי המומנט המופעלים באמצעות סוללות לביצועים מעולים: שני מארזי סוללת ליתיום-יון 18V 5,2 Ah מבטיחים עד 360 הידוקי ברגים ברציפות בעומס מרבי. המנוע הסינכרוני החדשני, ללא מברשות, משיג באופן אמין את מומנט הכיבוי המדויק גם ברמות סוללה נמוכות. עם שני הילוכים ומגוון רחב של מומנטים שנקבעו מראש, מכפיל המומנט הנטען alkitronic EA משיג ושומר על ניידות, גמישות ויעילות תוך כדי עבודה. ההילוך המהיר לריצה עד פני השטח מספק מחזורי הידוק קצרים; הילוך הכוח משיג את המומנטים והדיוק הגבוהים ביותר. בשל העיצוב הקומפקטי שלו, ניתן להתמודד עם מכפיל המומנט בקלות גם בשטח מוגבל. בנוסף, עלויות ההפעלה שלהן נמוכות והמנוע הסינכרוני ללא שחיקה, ללא מברשות, הוא ללא תחזוקה. נוסף על כך, EA alkitronic הוא יותר מסתם ידידותי למשתמש; משקלו הנמוך והעיצוב הארגונומי מסייעים לשמירה על בריאות המפעיל עם רמות הרעש נמוכות שמאפשרות עבודה ללא אמצעי בטיחות שנדרשים עם כלים אחרים. היתרונות של מכפילי המומנט הנטענים EA:
מונע על ידי מנוע סינכרוני ללא מברשות, עמיד ביותר וללא תחזוקה. מגיע למומנטים בדיוק רב דיוק ויעיל מאוד גם כשהסוללה חלשה.
מגביר את גמישות הביצוע עם עד 22 ערכי מומנט מתכווננים.
סבבי הידוק רבים: סוללת 18V 5.2Ah החזקה מגיעה עד 180 סבבי הידוק לכל טעינת סוללה כשהמכפיל הנטען מסופק עם מארז סוללות שני.
מערכת אנרגיה חלקה וחכמה: המטען המתקדם מקרר את מארזי הסוללה בזמן הטעינה ובנוסף לכך מערכת בקרה אלקטרונית מגינה על תאי הסוללה הן מפני פריקת עומק והן מטעינת יתר.
תהליך הטעינה מהיר במיוחד: שעה וחצי לקבלת 100% ביצועי סוללה - ללא הפרעה לזרימת העבודה.
בורר שני הילוכים: הילוך הכוח מספק מומנט מרבי; הילוך המהירות חוסך זמן. |
|
|
|

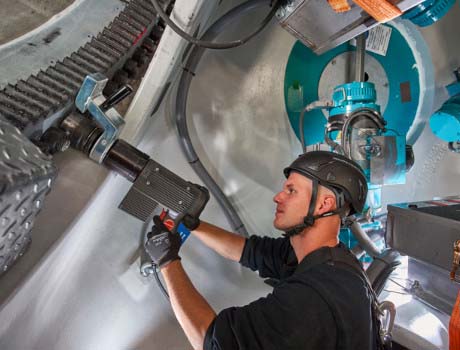

| | מכפילי מומנט חשמליים ALKITRONIC
|
|
|
|
| | סרטון שמציג הגדרת מומנט וזווית במכפיל מומנט חשמלי ALKITRONIC וביצוע הידוק מדויק
|
|
| |
|
|
|
|
|
| מכפילי המומנט החשמלי של Alkitronic מיועדים במיוחד לשימוש כאשר נדרשים מומנטים גבוהים, מהירות הפעלה מהירה, דיוק גבוה או מספר סבבי הידוק גבוה. הם יעילים במיוחד ליישומי הרכבת טורבינות, או לשימוש בסביבת ייצור תובענית בתפוקה גבוהה.
הדגמים השונים של מכפילי המומנט החשמלייים מכסים טווח מומנט מ -100 NM ל -45,000 NM. כלי המומנט האלקטרוניים של Alkitronic עושים שימוש בטכנולוגיות הנעה מוגנות פטנט ותוכנות בקרה ייחודיות מוגנות פטנט בכדי לספק שליטה אבסולוטית בפרטי היישום. רמת אטימות של IP54 מגנה על הכלים מפני לחות ואבק ,המנועים ללא מברשות וללא תחזוקה של מכפילי המומנט המונעים בחשמל מפחיתים משמעותית את עלות התפעול והאחזקה, בעוד הבקרים המובנים להגדרות היישום מצמצמים את זמן ההכשרה ואת השגיאות של המפעיל.
אלברט קיפלסברגר שהקים את חברת Alkitronic הוא זה שבתחילת שנות השמונים המציא למעשה את מכפיל המומנט החשמלי.
מאז אותו זמן, הוא הוסיף תכונות ויתרונות רבים שלא נמצאו במפתחות המומנט ההידראוליים הישנים, כלומר סיבוב רציף ומהיר במקום פעולת חבטה איטית; דיוק רב יותר על ידי מתמרים ייחודים המודדים את המומנט בזמן ההידוק גם במומנטים גבוהים ביותר; טכנולוגיה אמינה יותר ועלויות הפעלה נמוכות יותר.
היתרונות של מכפילי המומנט החשמלי של Alkitronic
יחידת הכיבוי האוטומטית מבטיחה מומנטים מדויקים עם עד 38 תוכניות מומנט מתכווננות ויכולת חזרה אמינה.
מהירות ריצה עד למגע עם המשטח גבוהה במיוחד.
המנוע הסינכרוני ללא מברשות פועל ביעילות רבה בשל הסיכון המינימלי לכישלון.
דגמים בעלי הגנה IP54 עמידים בפני לחות, אבק ואפילו גשם.
ניתן להשתמש בכלים בכל רשתות החשמל הבינלאומיות (100-253V / 45-66 הרץ) עם דיוק מומנט קבוע.
|
|
|
|

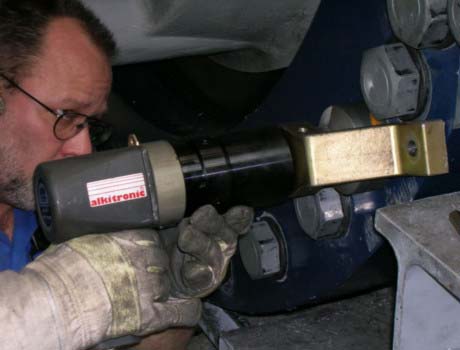

| מכפילי מומנט פנאומטיים ALKITRONIC |
|
|
|
| | סרטון שמציג כיוון לחץ אוויר / כיוון מומנט וביצוע הידוק מדויק עם מכפיל מומנט פנאומטי
|
|
| |
|
|
|
|
|
| מכפילי המומנט הפנאומטיים של Alkitronic מכסים טווח מומנט מ-75 NM ועד 48610 NM, הכלים כוללים הינע מ-"1/2 ועד "2-1/2.
מכפילי מומנט פנאומטיים של Alkitronic עדיפים בהרבה על מפתחות אימפקט פנאומטיים רגילים. מכפילי המומנט הפנאומטיים של Alkitronic אינם "מכים" כדיי לבצע הידוק, אלא מסתובבים ברציפות במהירות איטית ומבוקרת. לכן הם מספקים דיוק מומנט גדול יותר, איכות ביצוע גבוהה יותר, טכנולוגיה אמינה יותר ועלויות הפעלה נמוכות יותר. ניתן להזמין גם כלים עם דירוג ATEX לשימוש באזורים מסוכנים.
לכלים הפנאומטיים של Alkitronic יתרון ארגונומי מובהק עם רמת רעש נמוכה יותר, רמת וויברציות נמוכה יותר ורמת בטיחות גבוהה יותר.
מכפילי מומנט פנאומטיים משלבים רמת עמידות גבוהה, נוחות גבוהה, מחיר אטרקטיבי ומגוון רחב של דגמים ומומנטים
ניתן ליישם אותם בסביבות קשות עם לחות גבוהה, חומצות, אבק, חומרים דליקים ורכבי שירות כגון מלגזות ומשאיות שנעות ליד, ללא כבל חשמל הם בטוחים לשימוש בכל התנאים.
היתרונות של מכפילי מומנט פנאומטיים של Alkitronic
איכות הידוק גבוהה יותר מאשר מפתחות אימפקט או מפתחות הידראוליים
בית אלומיניום חזק ועמיד לאורך זמן ועיצוב קומפקטי
גיר פלנטרי רב שלבי עמיד מותאם לביצועים גבוהים המבטיחים מהירויות תפעול גבוהות
מתג נדנדה פשוט לאצבע אחת להפעלה קלה ונוחה יותר ביד אחת
אפשרות לכלים המיועדים לבטיחות באזורים מועדים לפיצוץ
ניתן להזמין תוספות כגון מסננים להפחתת רעש, או מנגנון 2 מהירויות להאצת ההידוק עד למגע עם השטח.מצורף קישור לאתר הלקוח: Pneumatic Torque Multipliers |
|
|
|
| מכפילי מומנט הידראוליים ALKITRONIC
|
|
|
|
| | סרטון שמציג פעולה של מכפיל מומנט הידראולי עם משאבה הידראולית
|
|
| |
|
|
|
|
|

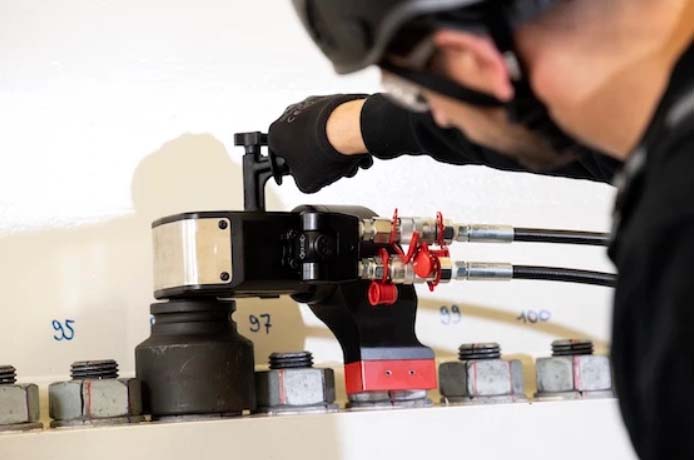

| מפתחות הידראוליים ALKITRONIC יעילים במיוחד כאשר יש להדק בכוח רב חיבורי הברגה כבדים עם הברגות במידות גדולות ובכוחות גדולים.
מכפילי המומנט ההידראוליים מתאימים במיוחד לאזורים מוגבלים שקשה להגיע אליהם.
המפתחות מומנט ההידראוליים של ALKITRONIC מציעים אפשרות חסכונית ומהירה להתמודד עם מגוון רחב של הידוקי ברגים.
בקרת מומנט מדויקת מושגת על ידי התאמת לחץ השמן ההידראולי.
מפתחות מומנט הידראוליים מכסים את כל טווח המומנט עד 80,000 NM, עם הינע ריבועי "1, "1-1/2, " 2-1/2.
מפתחות מומנט הידראוליים ALKITRONIC קובעים את הסטנדרט באירופה כמעט לכל מצב הברגה בשל מהירותם, דיוק המומנט וגמישותם התפעולית.
אפשרות נוספת ליישום היא המפתחות ההידראולים עם משושה פנימי, עם 2 קווי מוצרים:
AX עם משושה פנימי מקסימאלי 145 מ"מ
NORWOLF עם משושה פנימי מקסימאלי 195 מ"מ
סדרות אלו מספקות מענה גם שיש מרווח מינימלי ליישום תוך הפעלת מומנט הבלימה על משטח מקביל למשטחי האום, ומספקת שיפור ניכר לעומת מפתחות ברגים של כוננים מרובעים
אל מכפילי המומנט מצטרפות משאבות הידראוליות באיכות עליונה, חזקות, מדויקות ואמינות במיוחד.
המשאבות מותאמות לדרישות מכפילי המומנט ויאפשרו עבודה רציפה בתנאים קשים לאורך זמן.
המשאבות מותאמות ליישום בכל העולם ובמתחים שונים.
יתרונות ותכונות מיוחדות של מכפילי מומנט הידראוליים ALKITRONIC
עיצוב שטוח במיוחד, ללא בליטות והפרעות ליישום מדויק
דיוק המומנט אינו מושפע מהפרעות של כוחות צדיים
תפעול גמיש מאוד עקב שינוי מהיר ופשוט של אבזרים ומשושים פנימיים
משאבות הידראוליות חזקות במיוחד ומדויקות במיוחד, המיועדות לעבודה תובענית וממושכת
משאבות Nova / Velox ניתנות לשימוש ברחבי העולם בכל רשתות החשמל
|

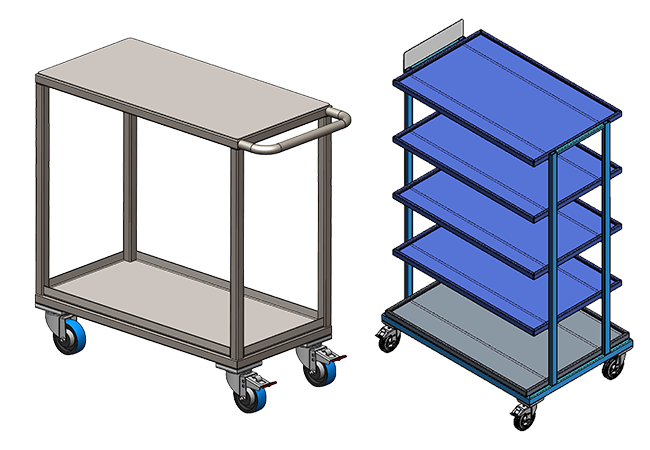

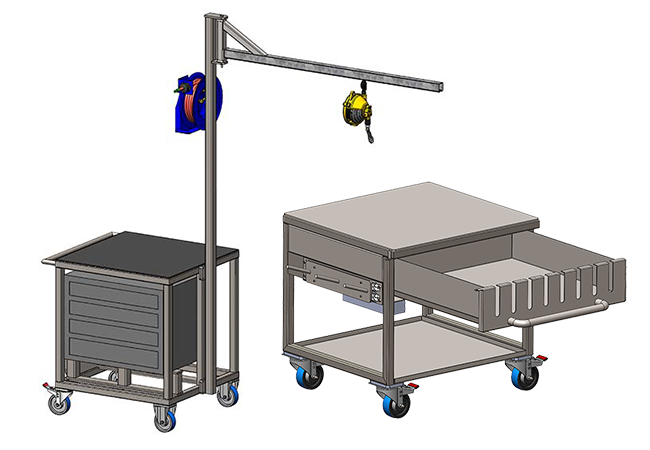

זרועות לכלים ואביזרים מכפילי מומנט מכל הסוגים הם כלים יקרים ויש לשמור עליהם ולמנוע אובדן אבזרים ורכיבים. באפשרותכם להעזר בחברתנו לתכנון וייצור עגלת כלים מתאימה עם מגירות אחסון לעומס גבוה ונעילה. ניתן להוסיף לעגלות משטח עבודה עליון מתאים, גלגלת חשמל או אוויר, זרוע לתליית כלים אם היישום מאפשר זאת, תושבת לבקבוקי שתייה, תושבת לסמרטוטים, גליל נייר ניגוב ועוד תוספות שונות לפי בקשתכם. לכל פריט שיוגדר יישלח תכנון לאישורכם. |
|
|
|
| |
